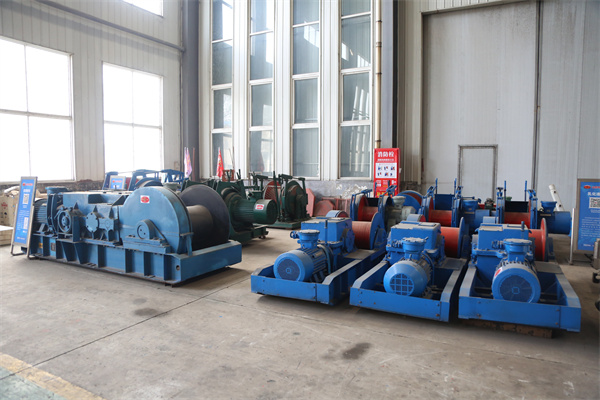

矿用双速绞车的卷筒是如何实现钢丝绳的缠绕和释放的？

---

矿用双速绞车作为煤矿井下运输系统的核心设备，其卷筒装置的钢丝绳缠绕与释放过程直接决定了设备的提升效率、运行an全性及使用寿命。该装置通过机械结构与动力系统的协同作用，实现钢丝绳在卷筒表面的有序排列与jing确控制。卷筒作为承载钢丝绳的关键部件，其设计需兼顾强度、nai磨性与缠绕性能，通常采用高强度合金钢材料，表面经te殊热处理以增强kang疲劳能力。在实际运行中，卷筒通过旋zhuan运动完成钢丝绳的收放动作，其工作原理涉及机械传动、张力控制及导向系统的综合应用。具体而言，驱动电机通过减速器将动力传递至卷筒轴，带动卷筒旋转；当卷筒顺时针旋转时，钢丝绳在牵引力作用下缠绕于卷筒表面，实现提升或牵引作业；逆时针旋转时，则释放钢丝绳完成下放或回程操作。此过程中，钢丝绳的缠绕质量直接影响设备运行稳定性，因此需通过合理的卷筒槽型设计、张力调节装置及排绳机构确保钢丝绳均匀排列，避免出现重叠、挤压或松弛现象，从而保障矿山运输作业的gao效与an全。

矿用双速绞车卷筒钢丝绳缠绕、释放原理

一、核心组成

卷筒总成主要由：卷筒筒体、卷筒lun毂、挡绳盘（左右挡板）、导绳装置（导绳轮 / 排绳器）、主轴 组成。

二、动力传递逻辑

双速绞车电机→双速减速器→主轴→带动卷筒整体旋转；

卷筒正转 = 缠绕收绳，反转 = 放绳释放。

三、钢丝绳怎么缠绕？

钢丝绳一端固定在卷筒内部的绳卡 / 压绳装置上，锁死不打滑。

减速器输出扭矩带动卷筒匀速正向转动。

依靠两侧挡绳盘限位，防止钢丝绳跑偏、脱槽。

多层缠绕时：依靠筒体圆柱面 + 导绳器导向，钢丝绳一层一层紧密排列叠绕，不乱绳、不咬绳。

双速档位影响：

低速档：卷筒转速慢、扭矩大 → 重载慢慢缠绳、牵引重物；

高速档：卷筒转速快、扭矩小 → 轻载快速收绳，提升效率。

四、钢丝绳怎么释放？

操作换向控制阀 / 离合机构，让卷筒反向旋转。

卷筒反转带动钢丝绳逐层有序松出。

下放重物时：制动系统参与控速（常闭式刹车），不是自由溜放，靠闸瓦制动控制卷筒反转速度，防止飞车、跑车。

导绳轮约束钢丝绳出绳角度，避免斜拉磨绳、乱绳。

五、关键辅助结构作用

挡绳盘：限制钢丝绳左右位移，防止跳出卷筒。

压绳固定装置：把绳头牢牢固定在卷筒上，防止牵引时滑脱。

导绳器 / 托绳轮：保证钢丝绳垂直、整齐入绳，多层缠绕排列规整。

制动闸（工作闸 + an全闸）：

收放绳全程可控，停车立刻抱闸锁死卷筒，du绝自溜。

矿用双速绞车卷筒的钢丝绳缠绕与释放机制，是集机械结构设计、动力传动控制和an全保障技术于一体的复杂系统。其核心在于通过行星齿轮传动机构实现高低速切换，配合卷筒的螺旋绳槽设计和张力控制系统，确保钢丝绳在不同工况下的稳定运行。在缠绕过程中，卷筒的螺旋绳槽引导钢丝绳呈规则的螺旋状排列，避免了乱绳现象的发生；而在释放过程中，制动系统的jing准控制则保证了下放速度的稳定，防止因速度过快导致的钢丝绳过载或设备损坏。
